一、用途和功能

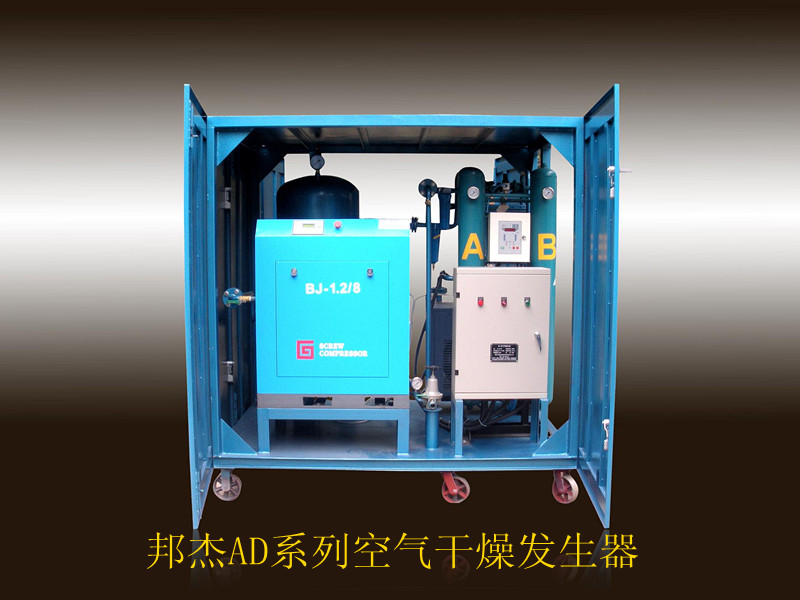

AD干燥空气发生器专为变压器、电抗器等大型电力设备在安装、检修时提供露点高达-60℃~-70℃的高纯度干燥空气，可替代传统的热油循环、补充氮气、抽真空等干燥方式，而且更加有效、经济、安全、环保。
使用AD-系列干燥空气发生器进行电力设备安装、检修时，可不受外界气候条件变化的影响，特别是隔夜作业，只需封好各处法兰，充干燥空气达到0.02-0.03Mpa即可，不需注油、补充氮气、抽真空等，变压器、电抗器等电力设备也不会受潮，大大减少了工作量，达到缩短工期、提高安装检修质量的效果。 AD-系列干燥空气发生器也适用于库房、包装、电子、医药等行业的空气干燥和循环干燥，同时还适用于氮气、发电机组氢气以及对SF6设备的干燥。
代替传统干燥方式，效率高、经济、安全、环保，集空气压缩、冷干、吸附于一体，可自由移动。
二、原理
大气经空压机进入储气罐，大部分水分被压缩液化经排水阀排出，空气进行第一次干燥；之后进入冷冻式干燥机，水气被凝结成水，空气进行第二次干燥；然后进入吸附式干燥机进行第三次干燥，将剩余微量水份吸附掉，然后经过高精度空气过滤器输送至需要干燥气体的设备中。
三、性能和特点
AD-干燥空气发生器装置主要由气源系统，冷冻干燥系统，吸附干燥系统，电气控制系统四部分组成移动式的高纯度干燥空气发生装置。
气源系统组成 ：由空气粉尘过滤器，全无油式气泵（或螺杆式无油空压机），散热器 ( 风冷 )，气水分离器及过滤器组成，输出洁净无油的气体。
冷冻干燥系统组成：本装置主要采用进口全封闭式高温压缩制冷机组，性能稳定可靠，可以获得更大的制冷量。系统配置采用进口全封闭式压缩机组、空气换热器、蒸发器、气水分离器及精过滤器；制冷过程R22制冷剂首先由全封闭式高温压缩制冷压缩机，冷却器，干燥剂，电磁阀，通过蒸发器回到制冷压缩机，在蒸发器内部得到0-5℃低温环境。
电气控制：主控制电气部分采用施耐德电气；整机电气性能稳定，安全，可靠。
四、技术参数表：
四、技术参数表：
型号
| AD-2 | AD-5 | AD-10 | AD-20 | AD-40 | AD-100 | AD-200 | AD-300 | AD-400 | AD-500 | AD-600 | |
供气量m3/h | 2 | 5 | 10 | 20 | 40 | 100 | 200 | 300 | 400 | 500 | 600 | |
成品气露点 | ≤-40℃～-70℃ | |||||||||||
工作压力 | 0.5～ 0.7MPa | |||||||||||
电源 | 三相 ～380V 50Hz | |||||||||||
功率（KW） | 2.5 | 4.5 | 6 | 7.5 | 8 | 11 | 19 | 25 | 31 | 35 | 39 | |
外形尺寸 | 长（mm） | 650 | 900 | 1300 | 1450 | 1600 | 1900 | 2050 | 2200 | 2250 | 2300 | 2350 |
宽（mm） | 400 | 600 | 950 | 100 | 1050 | 1260 | 1300 | 1400 | 1400 | 1450 | 1480 | |
高（mm） | 850 | 100 | 1400 | 1450 | 1550 | 2050 | 2100 | 2150 | 2180 | 2250 | 2300 | |
供气管直径（mm） | 16 | 19 | 25 | 32 | 32 | 38 | 50 | 65 | 80 | 100 | 125 | |
重量（kg） | 160 | 280 | 420 | 580 | 650 | 800 | 980 | 1150 | 1200 | 1400 | 1500 | |
注：AD干燥空气发生器的外形尺寸和重量以实际的技术参数为准
