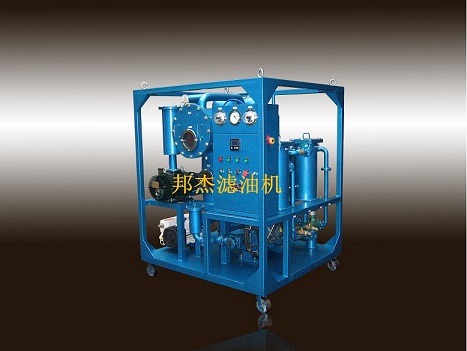

ZYD-150绝缘油双级真空滤油机
一、ZYD系列双级真空滤油机用途
1、变压器加油、补油。
2、变压器油的脱水、脱气、去除杂质等净化处理。
3、变压器真空干燥、真空注油及热油循环。
主要适用于110KV/220KW/500KV电力设备用电器绝缘油净化处理，快速去除油液中的水分、气体、机械杂质及油泥等有害物质，提高绝缘油的耐电压强度和油品质量，保证电力设备的安全运行，从而延长绝缘油及电力设备的使用寿命。广泛应用于电力变压器、电容器、互感器等用油的净化处理。
二、ZYD系列双级真空滤油机技术特点
1、特制的真空油水分离脱气装置，超大立体空间及表面积，促使脱水效果更加快捷；
2、油液间接加热系统，其加热元件表面负荷低至1.2w/cm²,保证油液在经设备净化处理过程中不会氧化裂解。
3、采用逐级渐进加密过滤系统设置，其过滤精度高（精度高达1µm），纳污能力强，使用寿命长。
项目 | 参数名称 | 单位 | ZYD-30 | ZYD-50 | ZYD-100 | ZYD-150 | ZYD-200 | ZYD-300 | |
设备 技术 参数 | 公称流量 | L/H | 1800 | 3000 | 6000 | 9000 | 12000 | 18000 | |
极限真空度 | Pa | ||||||||
≤5 | |||||||||
工作真空度 | Pa | ≤100 | |||||||
工作电源 | 三相五线 AC380V/50HZ | ||||||||
工作油温 | ℃ | 50～65 | |||||||
工作压力 | MPa | ≤0.5 | |||||||
过滤精度 | µm | ≤1 | |||||||
电加热功率 | KW | 24 | 36 | 72 | 96 | 120 | 180 | ||
总功率 | KW | 27 | 40 | 80 | 104 | 130 | 196 | ||
进出口管径 | mm | Φ25 | Φ32 | Φ38 | Φ45 | Φ50 | Φ63 | ||
外形尺寸 | cm | 150*100*180 | 165*125*180 | 200*140*200 | 225*150*220 | 245*160*240 | 265*175*250 | ||
设备重量 | kg | 550 | 650 | 750 | 900 | 1100 | 1200 | ||
处理 后油 指标
| 微水含量 | ppm | ≤5 (GB/T 7600-2014) | ||||||
含气量 | % | ≤0.1 (DL/T 423-2009) | |||||||
乙炔 | 0 (DL/T 423-2009) | ||||||||
油击穿电压 | KV | ≥70 （GB/T 507-2002） | |||||||
颗粒污染度 | 级 | ≤NAS1638 - 6 （DL/T 432-2007） | |||||||
三、ZYD系列双级真空滤油机产品性能
1、变压器加油、补油。
2、变压器油的脱水、脱气、去除杂质等净化处理。
3、变压器真空干燥、真空注油及热油循环。
四、 ZYD系列双级真空滤油机产品性能 各种选项
1、根据用户需要，可选配工业PLC智能控制器、触摩屏、变频器装置；
2、根据使用环境需要，设备设有常规电气控制系统与防爆电气控制系统供选择；
3、可选配带累计功能的流量计、在线水分检测仪、在线颗粒度检测仪；
4、设备罐体及管道设有普通碳素钢与不锈钢材质供选择；
5、可选配油液脱色降酸再生装置；
6、根据现场需要，设备整体结构设置有移动式、固定式、拖车式、全封闭式、帆布式、敞开式供选择。
