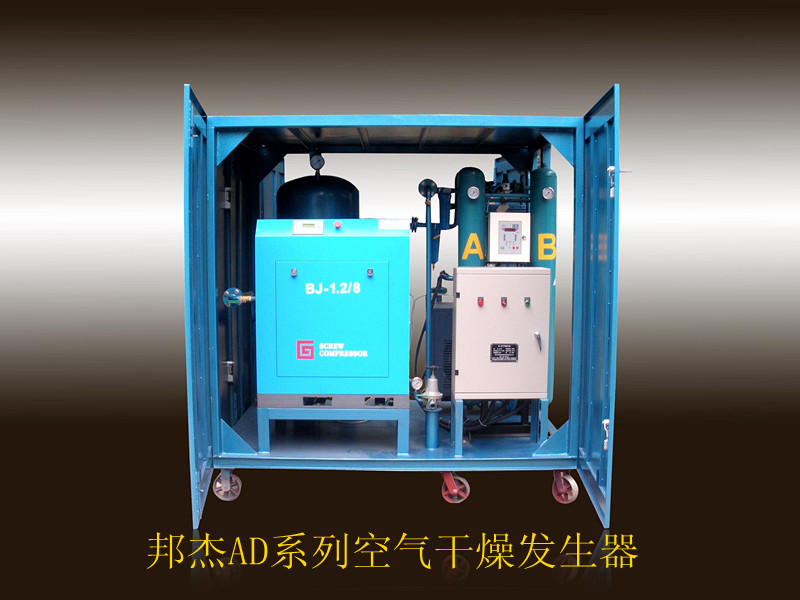

空气干燥发生器
一、用途和功能
AD干燥空气发生器专为变压器、电抗器等大型电力设备在安装、检修时提供露点高达-60℃~-70℃的高纯度干燥空气,可替代传统的热油循环、补充氮气、抽真空等干燥方式,而且更加有效、经济、安全、环保。
使用AD-系列干燥空气发生器进行电力设备安装、检修时,可不受外界气候条件变化的影响,特别是隔夜作业,只需封好各处法兰,充干燥空气达到0.02-0.03Mpa即可,不需注油、补充氮气、抽真空等,变压器、电抗器等电力设备也不会受潮,大大减少了工作量,达到缩短工期、提高安装检修质量的效果。 AD-系列干燥空气发生器也适用于库房、包装、电子、医药等行业的空气干燥和循环干燥,同时还适用于氮气、发电机组氢气以及对SF6设备的干燥。
代替传统干燥方式,效率高、经济、安全、环保,集空气压缩、冷干、吸附于一体,可自由移动。
二、原理
大气经空压机进入储气罐,大部分水分被压缩液化经排水阀排出,空气进行第一次干燥;之后进入冷冻式干燥机,水气被凝结成水,空气进行第二次干燥;然后进入吸附式干燥机进行第三次干燥,将剩余微量水份吸附掉,然后经过高精度空气过滤器输送至需要干燥气体的设备中。
三、性能和特点
AD-干燥空气发生器装置主要由气源系统,冷冻干燥系统,吸附干燥系统,电气控制系统四部分组成移动式的高纯度干燥空气发生装置。
气源系统组成 :由空气粉尘过滤器,全无油式气泵(或螺杆式无油空压机),散热器 ( 风冷 ),气水分离器及过滤器组成,输出洁净无油的气体。
冷冻干燥系统组成:本装置主要采用进口全封闭式高温压缩制冷机组,性能稳定可靠,可以获得更大的制冷量。系统配置采用进口全封闭式压缩机组、空气换热器、蒸发器、气水分离器及精过滤器;制冷过程R22制冷剂首先由全封闭式高温压缩制冷压缩机,冷却器,干燥剂,电磁阀,通过蒸发器回到制冷压缩机,在蒸发器内部得到0-5℃低温环境。
电气控制:主控制电气部分采用施耐德电气;整机电气性能稳定,安全,可靠。
四、技术参数表:
型号 |
AD-2 |
AD-5 |
AD-10 |
AD-20 |
AD-40 |
AD-100 |
AD-200 |
AD-300 |
AD-400 |
AD-500 |
AD-600 | |
供气量m3/h |
2 |
5 |
10 |
20 |
40 |
100 |
200 |
300 |
400 |
500 |
600 | |
成品气露点 |
≤-40℃~-70℃ | |||||||||||
工作压力 |
0.5~ 0.7MPa | |||||||||||
电源 |
三相 ~380V 50Hz | |||||||||||
功率(KW) |
2.5 |
4.5 |
6 |
7.5 |
8 |
11 |
19 |
25 |
31 |
35 |
39 | |
外形尺寸 |
长(mm) |
650 |
900 |
1300 |
1450 |
1600 |
1900 |
2050 |
2200 |
2250 |
2300 |
2350 |
宽(mm) |
400 |
600 |
950 |
100 |
1050 |
1260 |
1300 |
1400 |
1400 |
1450 |
1480 | |
高(mm) |
850 |
100 |
1400 |
1450 |
1550 |
2050 |
2100 |
2150 |
2180 |
2250 |
2300 | |
供气管直径(mm) |
16 |
19 |
25 |
32 |
32 |
38 |
50 |
65 |
80 |
100 |
125 | |
重量(kg) |
160 |
280 |
420 |
580 |
650 |
800 |
980 |
1150 |
1200 |
1400 |
1500 |
注:AD干燥空气发生器的外形尺寸和重量以实际的技术参数为准
